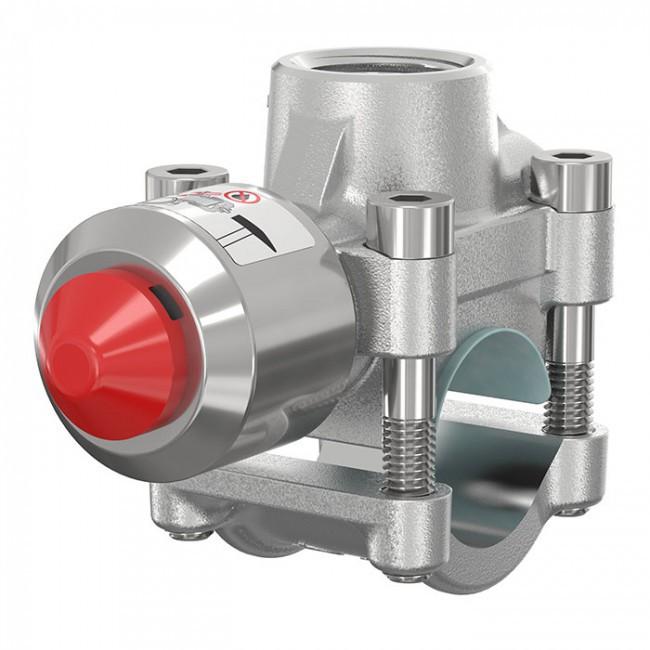

T-plus Cast Iron

Водонагреватели прямого нагрева для систем питьевого водоснабжения.

Информация общего характера

трубы с резьбой NEN 3257 C Heavy / DIN 2440/2441 / EN 10255 / BS 1387 Heavy (и легче).
Бесшовные стальные трубы DIN 2448/1629 Bl.3, St 35 / EN 10216-1 / ISO 9329-1.
Сварные стальные трубы DIN 2458/1626 Bl.2, St 35 / EN 10217-1 / ISO 9330-1.
Максимальное рабочее давление: 25 бар изб. (природный газ: 200 Мбар изб.).
Максимально-допустимая температура: 120°C (393 K) (природный газ: 23,5°C (296,5 K))

Технические характеристики


Тип	Ø номин		Соединение ответвления	Допустимая толщина стенки [мм]	Размеры					Вес [кг]
	трубы ["]	Внеш. диам. [мм]			A [мм]	B [мм]	C [мм]	D [мм]	E [мм]
T-plus 1/2 x 1/2 x 1/2	1/2"	21,3	1/2" F	2,0 - 3,25	93	28	19	68	47	90315
T-plus 3/4 x 1/2 x 3/4	3/4"	26,9	1/2" F	2,0 - 3,25	100	35	21	77	50	90320
T-plus 1 x 3/4 x 1	1"	33,7	3/4" F	2,0 - 4,05	100	35	24	82	56	90326
T-plus 1 1/4 x 1 x 1 1/4	1 1/4"	42,4	1" F	2,0 - 4,05	115	39	30	103	70	90332
T-plus 1 1/2 x 1 1/4 x 1 1/2	1 1/2"	48,3	1 1/4" F	2,3 - 4,05	151	55	35	124	83	90340
T-plus 2 x 1 1/4 x 2	2"	60,3	1 1/4" F	2,3 - 4,50	151	55	41	136	83	90350
T-plus 2 1/2 x 1 1/4 x 2 1/2	2 1/2"	76,1	1 1/4" F	2,6 - 4,50	180	66	51	152	83	90365
T-plus 3 x 1 1/4 x 3	3"	88,9	1 1/4" F	2,9 - 5,00	180	66	57	167	83	90380
